Contemplare una data visualization

Come funziona la newsletter di oggi

Ogni ultimo mercoledì del mese contempliamo insieme una rappresentazione di dati, che sarà prevalentemente in formato visuale, almeno all’inizio. Perché ho scelto il verbo contemplare? Perché lo scopo di questo esercizio che vi propongo è dimostrare che guardare una visualizzazione di dati che derivano da un’analisi, scelti da qualcuno, per un motivo specifico, può svelarci tanto sia su di noi che osserviamo, sia su chi ha prodotto quel tipo di contenuto. In quella forma. Con quei colori, quelle linee, quelle assenze, quei pieni, quei simboli, quel testo che aggiunge dettagli. Non serve nessuna competenza per contemplare. Solo provare a stare davanti a qualcosa che magari non capiamo subito.

Lasciamoci stupire.

5 minuti di contemplazione

Guarda questa figura per almeno 5 minuti. Per ora non ti dico da dove arriva, chi l’ha realizzata, perché l’ho scelta.

Puoi aiutarti con queste domande: dove si posano i tuoi occhi? Cosa noti nei testi scritti? C’è qualcosa che manca? Che informazioni ne ricavi? Hai imparato qualcosa di nuovo solo osservando?

Non ci sono risposte giuste o sbagliate. Fai partire un timer.

E passati i 5 minuti, vediamo di che si tratta.

Partiamo.

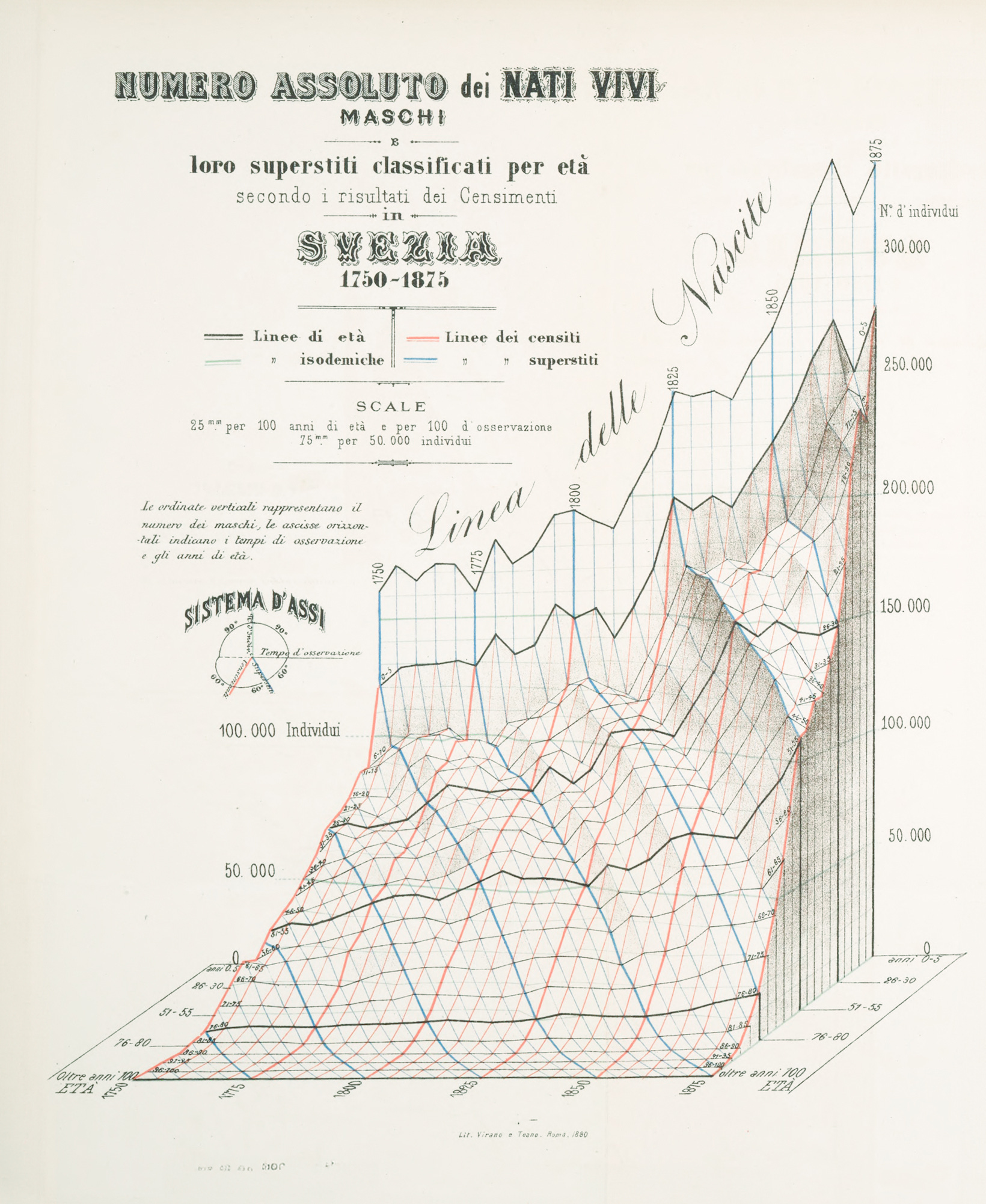

Il grafico è stato realizzato nel 1880 da Luigi Perozzo, matematico e statistico italiano, tratto dagli Annali di Statistica. Questa illustrazione è considerata una pietra miliare nella storia della data visualization e l’ho trovata sfogliando il volume History of Information Graphics edito da Taschen, che di solito mi aiuta a preparare le lezioni per i laboratori all’università.

Il libro, a sinistra, e l'immagine del grafico di Perozzo (i colori non sono così chiaramente visibili dalla mia foto)

L’ho scelta perché quando preparo le newsletter di Internazionale o scelgo la dataviz della settimana mi sono resa conto che oggi siamo abituati a percepire come d’impatto delle rappresentazioni dinamiche, che fanno parte di progetti interattivi più complessi. Per cominciare il nostro esercizio volevo che poteste concentrarvi su un’unica immagine, già completa di diverse informazioni. Non credo sarà l’ultima volta che partiremo da visualizzazioni storiche, me ne sono salvate altre quattro o cinque che voglio commentare qui, insieme.

E veniamo a Perozzo. La descrizione sul libro spiega che si tratta della prima volta in cui viene usato uno stereogramma, con una forma simile a una piramide, un classico della demografia, efficace per rendere visibile, a colpo d’occhio, la struttura di una popolazione.

Leggere un grafico, da dove parto?

La prima cosa da fare è cercare informazioni nel titolo o nelle didascalie: da qui sappiamo che l’autore voleva rappresentare

il numero assoluto dei nati vivi maschi e dei loro superstiti classificati per età, secondo i risultati dei censimenti, in Svezia tra il 1750 e il 1875.

Non siamo davanti a una semplice linea temporale o a un grafico a barre, perché Perozzo aveva l’esigenza di mostrare più variabili dentro lo stesso grafico: nati vivi e superstiti, per età, nel tempo. Due dimensioni non bastano, serve la terza. Gli anni li troviamo lungo la base, l’età è organizzata in fasce, e l’altezza rappresenta la quantità di individui. Poi abbiamo un’altra codifica visiva, quella del colore: i censiti in rosso (i dati raccolti nei momenti in cui veniva effettuato un censimento, i sopravvissuti in blu, e poi in azzurrino-verde ci sono quelle che chiama linee isodemiche, cioè linee che uniscono punti con lo stesso numero di individui, indipendentemente dall’età o dall’anno. Funzionano in modo molto simile alle curve di livello in una carta geografica: così come una curva di livello collega punti alla stessa altitudine, una linea isodemica collega punti con la stessa “quota demografica”. Le linee d’età in nero aiutano a leggere la superficie per fasce anagrafiche.

Non vi sembra di osservare una montagna, infatti? Nella parte finale si sale, perché c’è stata una crescita demografica importante. La popolazione maschile aumenta nel tempo, e la “montagna” diventa sempre più alta, soprattutto nella seconda metà dell’Ottocento.

Domande che possiamo farci

La prima a cui ho pensato è stata: ma perché solo i maschi? E la seconda, perché uno statistico italiano si occupa della Svezia?

Nel libro da cui ho tratto la foto non ci sono informazioni a riguardo. Da qui è partita la mia caccia alla storia di Perozzo. Ovunque lo troviamo citato in pratica quasi solo per questo contributo alla statistica, come pioniere dell’uso dello stereogramma.

Per fortuna in rubrica ho il numero di almeno un demografo, cioè Francesco Rampazzo, che ogni tanto disturbo per parlare di natalità e mortalità (se vuoi fare data journalism devi avere unə demografə per amicə!). Stavolta mi interessava capire cosa ci vedesse lui, con le sue competenze, in questa immagine.

Ma sembra un lexis diagram, mi dice subito.

Sì, in effetti trovo altre citazioni di Perozzo in un paper sui lexis diagram, cioè grafici usati in demografia per rappresentare eventi che dipendono contemporaneamente da età e tempo. Prendono il nome da Wilhelm Lexis, economista e statistico tedesco che inventò questo tipo di grafico nell’800 proprio. E guardandone uno da vicino si capisce perché ricordano la figura di Perozzo:

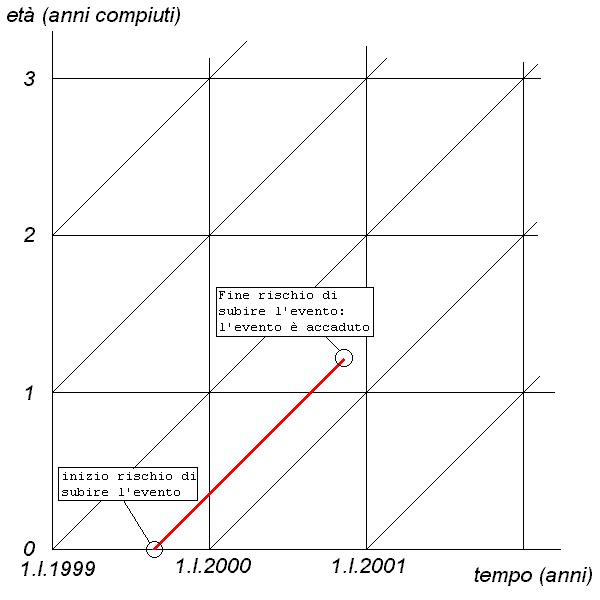

Esempio di Lexis diagram da Wikipedia.

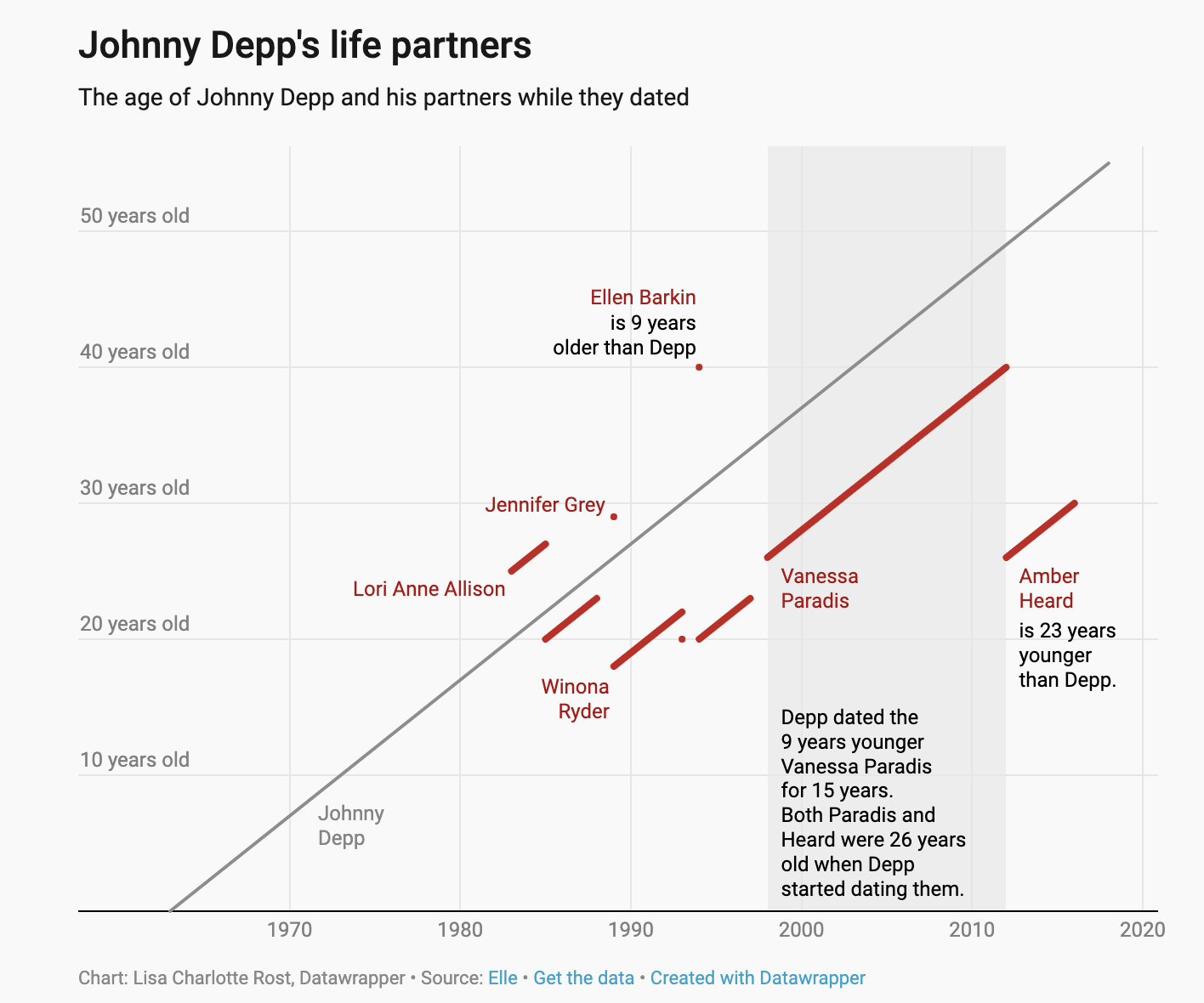

C’è chi ha provato a usare il diagramma di Lexis per visualizzare altri fenomeni, come… l’età delle partner di Johnny Depp (!) (fonte).

Ma torniamo a noi.

La Svezia è sempre un punto di riferimento per i dati perché hanno serie storiche più lunghe, aggiunge Francesco Rampazzo.

Per i maschi invece ipotizziamo che siano i dati più sicuri e certi a disposizione. Certo è che la storia della statistica insegna che nei censimenti si contano… le persone che contano, che hanno il diritto di voto, pagano le tasse e possono essere chiamate a fare servizio militare. Per molto tempo questo è stato permesso solo agli uomini.

Io ho notato anche i font, cioè la cura che l’autore del grafico ha dedicato alla scelta dei caratteri dei testi nell’immagine, come fosse un’opera artistica più che un grafico inserito dentro una rivista scientifica.

Perozzo due, la vendetta

Mentre cercavo altre informazioni su Perozzo scopro che qualcun altro ci ha dedicato non una, ma ben due newsletter: RJ Andrews, autore del libro Info We Trust, ne ha scritto esplorando il grafico che abbiamo osservato anche noi e ne ha realizzato una versione interattiva molto bella e utile a fini didattici. Ma poi ci è tornato su, perché il nostro Perozzo ha prodotto anche una seconda versione del suo stereogramma, pubblicando la tavola con iscrizioni in latino per la diffusione internazionale. Vi rimando alla sua bellissima Chartography.

Come è andata questa contemplazione?

Ci hai visto dettagli di cui non abbiamo parlato? Conoscevi questo tipo di grafico? Parliamone ancora nei commenti!
